工作原理

竖直安装式止回阀应安装在垂直方向的管道上，介质流动方向应当为自下往上流动。当介质由入口端进入阀体后，介质压力作用在阀瓣上产生向上的推力使阀瓣向上移动，阀门打开。当阀门入口端压力降低后，介质推力减小到不足以推动阀瓣时，阀瓣自身的重力和上端介质的重力使得阀门关闭。



产品结构特点

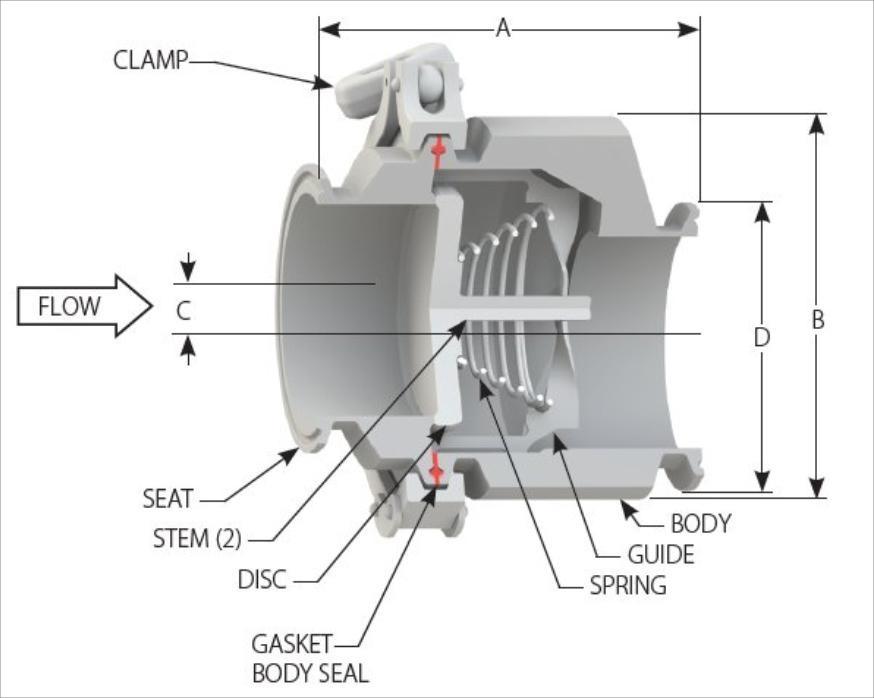

• 竖直安装式止回阀阀瓣采用独特的导向设计，保证止回阀在启闭过程中阀瓣和密封面充分接触。采用符合卫生要求的软密封材质，能够做到零泄漏。

• 竖直安装式止回阀阀瓣上设置有辅助关闭弹簧，弹簧的弹力经过精确的计算和测试，在保证阀门有效密封的同时，还能做到低压自动开启。

• 美时得止回阀系列均通过了0.7Mpa(170℃)蒸汽带压开关30000次的寿命测试。每批组装完成的产品在完成常规测试后会进行蒸汽工况模拟试验。



技术参数

、

产品规格	DN15—DN100、0.5"—4"
工作温度	-10℃—130℃
工作压力	16 bar
驱动方式	自动
阀座材质	VITON
阀体材质	304/316L
接口形式	焊接、卡接
规范标准	符合DIN、ISO标准及BPE、CE认证
