工作原理
隔膜阀是一种特殊流道结构形式的截断阀，它的启闭件通过可塑性卫生材料与阀体硬质凸起的堰相结合，从而形成截断；膜片随着阀杆旋转而上下移动，形成启闭。
技术参数
| 产品规格 | DN15—DN50、0.5"—2" |
| 工作温度 | PTFE(TFM）-10℃～150℃ |
| 工作压力 | 16 bar |
| 驱动方式 | 手动/气动 |
| 自控单元 | 反馈装置、定位器 |
| 阀座材质 | PTFE/EPDM |
| 阀体材质 | 304/316L |
| 接口形式 | 焊接、卡接、焊卡 |
| 规范标准 | 符合DIN、ISO标准及3A、CE认证 |

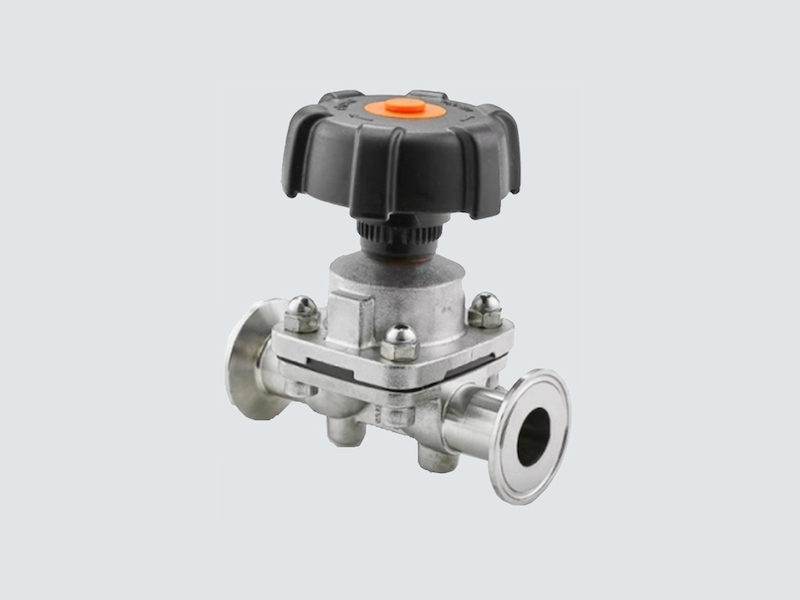

手动隔膜阀
-
无残留设计
手动隔膜阀在设计时借助CFD软件Flow simulation对阀腔进行模拟分析，优异的自排尽阀腔设计和严苛的抛光工艺，保证了阀腔内无介质残留、无细菌滋生。
-
带限位装置
手动隔膜阀带有限位装置，当膜片与阀体堰完全接触时手轮无法继续转动拧紧，这样的设计在实际使用中能有效地延长膜片的使用寿命。
-
独特的膜片配方
手动隔膜阀所使用的膜片是具有独特配方的改性聚四氟乙烯，具有更好的热稳定性、化学稳定性、抗疲劳、良好的延展性等特点，能长期在150℃的工况中使用。
-
防错位更换
手动隔膜阀膜片与阀盖设置了防错装豁口，避免更换膜片时密封带方向错误而导致密封失效。
-
真实的性能测试
手动隔膜阀通过了0.5Mpa(158℃)蒸汽带压开关30000次的寿命测试，每批组装完成的产品在完成常规测试后会进行蒸汽工况模拟试验。

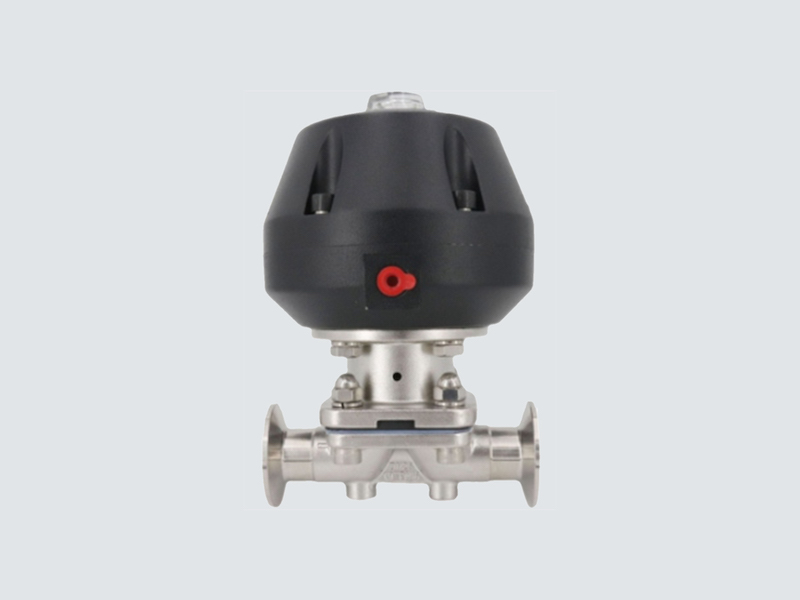

气动隔膜阀
-
紧凑的外形结构
气动隔膜阀因采用独特配方的膜片，膜片较低的弯曲强度大大降低了阀门开启和关闭力矩，因此配备的执行器体型得以减小，节约了阀门安装空间和成本。
-
多种气动辅件可选
气动隔膜阀可选辅件有位置反馈、调节定位器等，这些辅件根据工况需求可自由选配，能大大提高气动角座阀的自动化程度。
-
真实的性能测试
气动隔膜阀阀门和执行器均通过了0.5Mpa(158℃)蒸汽带压开关30000次的寿命测试，执行器使用寿命（空载）能达到300000次。每批气动阀门执行器在组装前均会单独进行密封测试，组装后再次进行气动阀门带压测试。
