工作原理
角座阀通过阀杆带动启闭件（阀瓣）做升降运动，阀瓣与阀体的离合来控制角座阀的启闭。启闭机构由阀瓣（又叫阀盘、阀芯）、阀杆和驱动装置（手轮）组成。阀杆用梯形螺纹旋拧在阀杆螺母上，转动手轮阀杆可上升或下降，带动阀瓣靠近或离开阀体来关闭和开启。
技术参数
| 产品规格 | DN15—DN65、0.5"—2.5" |
| 工作温度 | PTFE(TFM）-10℃—150℃ |
| 工作压力 | 16 bar |
| 驱动方式 | 手动/气动 |
| 自控单元 | 反馈装置、定位器 |
| 阀座材质 | PTFE |
| 阀体材质 | 304/316L |
| 接口形式 | 焊接、卡接、法兰 |
| 规范标准 | 符合DIN、ISO标准及3A、CE认证 |

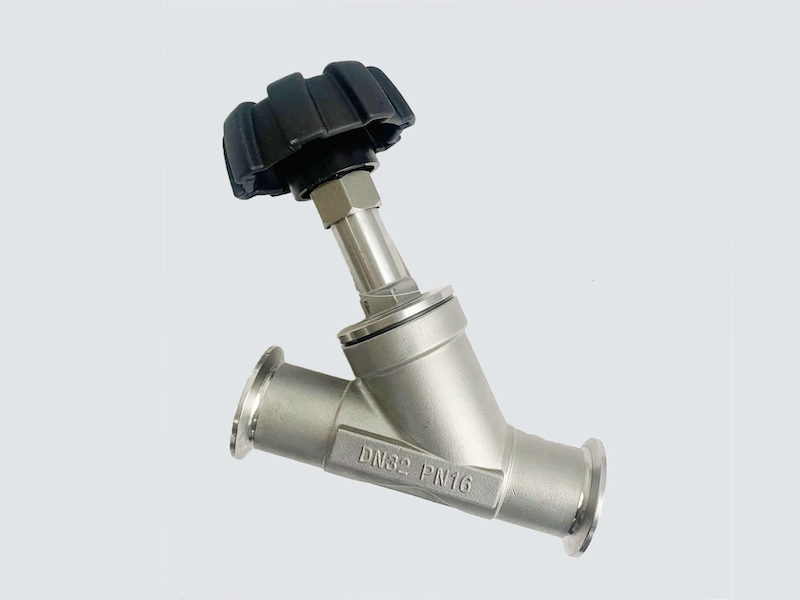

手动角座阀
-
可靠的密封设计
手动角座阀在容易产生外漏的阀体与阀盖连接部位和上下运动的阀杆密封处皆采用双重密封，有效避免了实际使用中阀门因外漏所产生的危险和财产损失。
-
大流量设计
手动角座阀阀体在研发设计过程中借助先进的CFD软件Flow Simulation进行仿真分析改进，使得角座阀的流通性(CV值)比同类产品好。
-
独特配方的密封材料
美时得专有的改性聚四氟乙烯材料相比普通的PTFE在耐高温、自润滑性、硬度、抗疲劳性等方面大大提升，可长期在150℃的蒸汽工况中使用。
-
暗杆设计结构
手动角座阀的阀杆采用暗杆结构，转动手轮完成阀门开启或关闭动作时手轮仅进行水平上的旋转动作，手轮不会因阀杆转动而上升或下降，有效避免了使用过程中因手轮上升导致操作空间不足的情况。

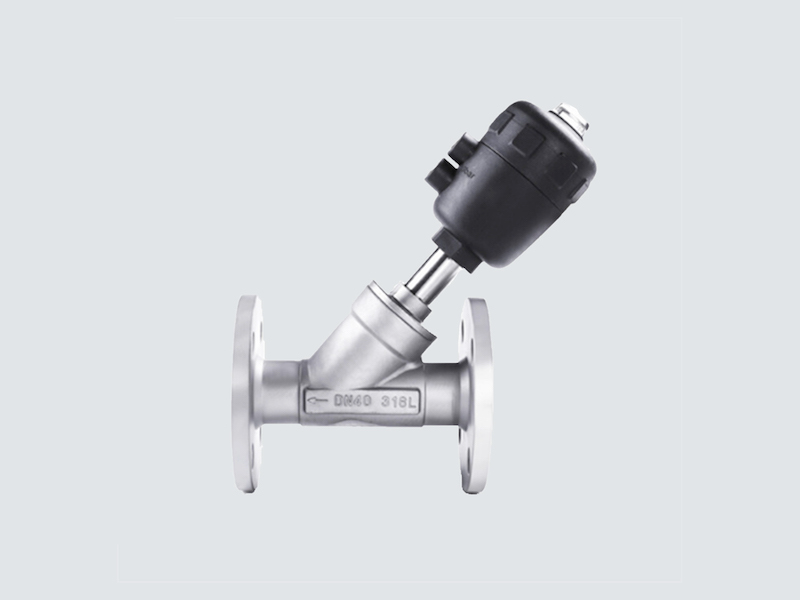

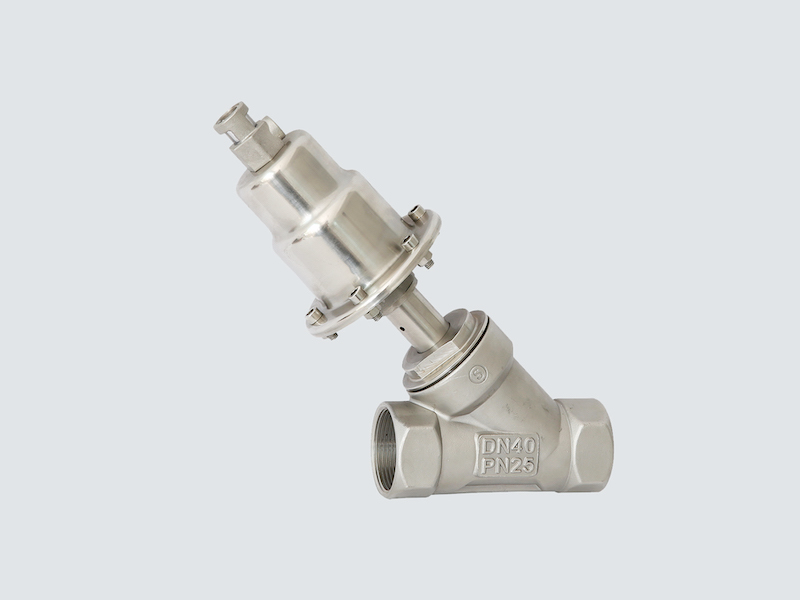

气动角座阀
-
可靠的密封设计
气动角座阀在容易产生外漏的阀体与阀盖连接部位和上下运动的阀杆密封处皆采用双重密封，有效避免了实际使用中阀门因外漏所产生的危险和财产损失。
-
大流量设计
气动角座阀阀体在研发设计过程中借助先进的CFD软件Flow Simulation进行仿真分析改进，使得角座阀的流通性(CV值)比同类产品好。
-
独特配方的密封材料
美时得专有的改性聚四氟乙烯材料相比普通的PTFE在耐高温、自润滑性、硬度、抗疲劳性等方面大大提升，可长期在150℃的蒸汽工况中使用。
