工作原理

蝶阀是用圆形碟盘作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门，蝶盘安装在管道的垂直方向。在蝶阀阀体内，圆形蝶盘绕轴线旋转。当旋转至90°时，阀门则为全开状态。当阀芯与蝶阀的密封圈接触时，执行器的扭矩会增大。卫生级蝶阀(中线软密封蝶阀)适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在此10℃至150℃的淡水、蒸气、食品、药品、油品和各种酸碱及其它薄壁管路上。



蝶阀特点

• 蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和寿命。

• 采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，避免了因更换橡胶而不能保证其使用性能的矛盾。

• 阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。

• 阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。

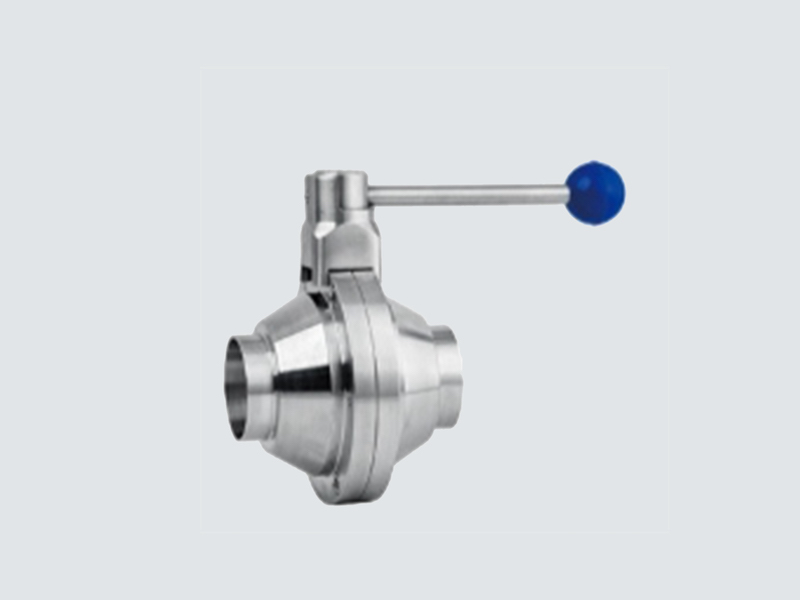

• 手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

• 开闭范围为0~90°，可每隔15°固定位置，具有可调性，开闭迅速，操作方便。

• 阀体均采用可拆连接，结构简单，维修方便。

• 造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

• 经过严密的强度和密封试验，进行不低于 30000 次的疲劳寿命试验，保证其使用寿命。



技术参数

产品规格	DN25—DN100、1"—4"
工作温度	EPDM -40℃~130℃、 VITON -20℃~180℃、SILICON -40℃~200℃
工作压力	16 bar

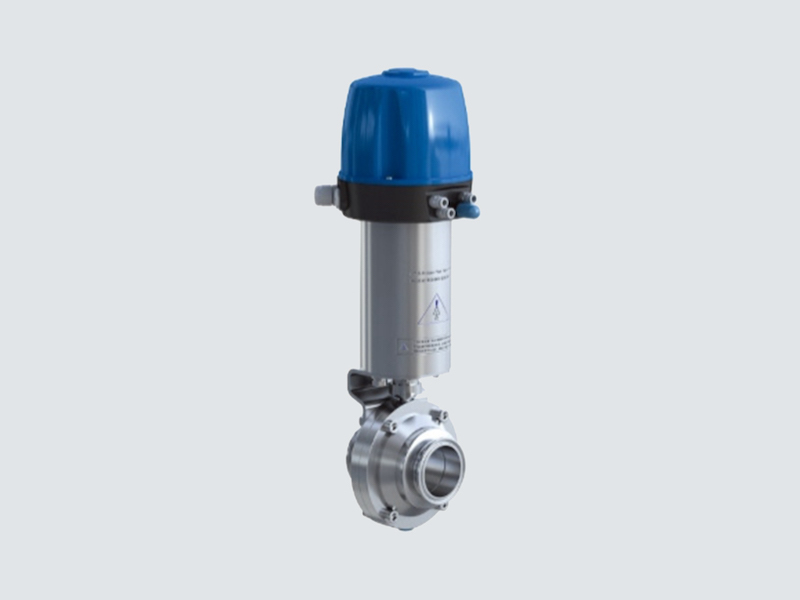

驱动方式	手动/气动
自控单元	反馈装置
阀座材质	EPDM、VITON、SILICON
阀体材质	304/316L
接口形式	焊接、卡接
规范标准	符合EHEDG、TS及CE认证
